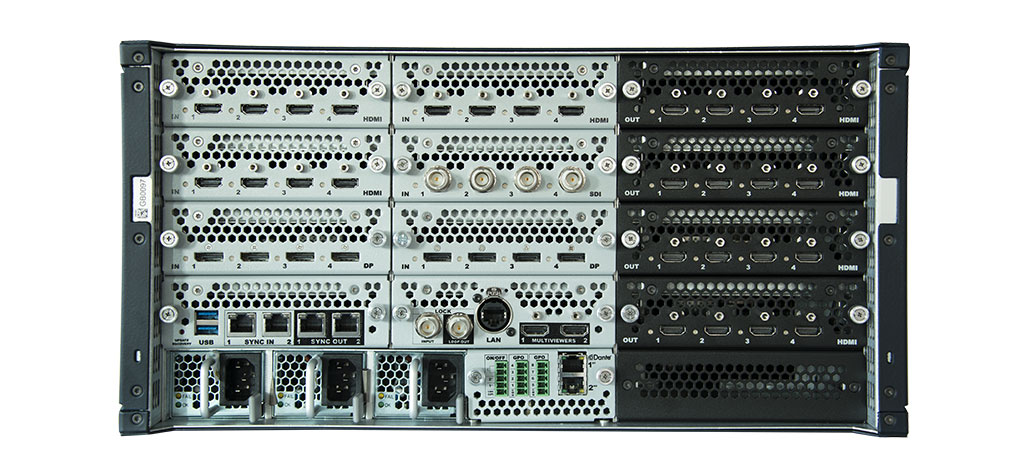

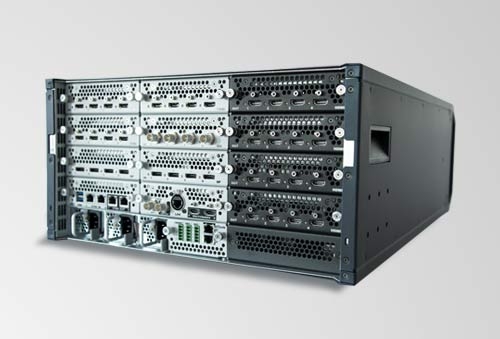

Aquilon RS4 est un système de présentation et de gestion d’écrans 4K/8K ultra-performant, équipé de 24 entrées et de 16 sorties, délivrant des performances de présentation exceptionnelles pour tous vos évènements live majeurs et vos installations fixes haut de gamme. Aquilon RS4 combine une fiabilité optimale, une grande facilité d'utilisation, une connectivité numérique 4K polyvalente, une puissance de traitement vidéo temps réel 10/12-bit 4:4:4 inégalée, une qualité d'image exceptionnelle et la prise en charge des signaux 4K60p sur chacune des entrées et des sorties avec une latence ultra-faible.

24 entrées vidéo seamless

• 24 entrées 4K60p via 6 cartes de 4 entrées :
  • 12x HDMI 2.0 (jusqu’à 4K60p 8-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2 ou jusqu’à 4K30p 12-bit 4:4:4)
  • 8x DisplayPort 1.2 (jusqu’à 4K60p 10-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2)
  • 4x 12G-SDI (jusqu’à 4K60p 10-bit 4:2:2) - aussi compatible avec 3G-SDI et 6G-SDI

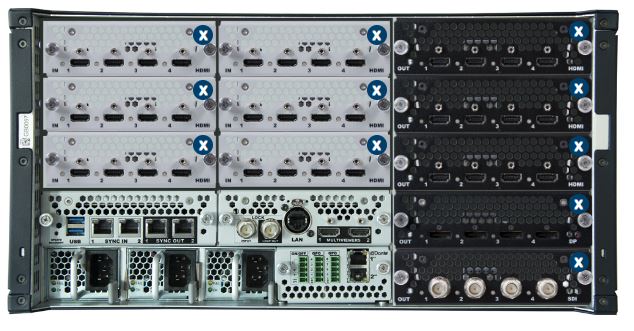

• Les cartes d’entrées peuvent être facilement remplacées sur site afin de s’adapter à la connectique des sources
• Ensemble complet de cartes d’entrées disponibles séparément : DP, SDI, HDMI, SFP+ et Fibre Optique
• Prise en charge des signaux 4K60p sur un, deux ou quatre connecteurs (dont 4x 3G?SDI 2SI)
• Support des formats d’entrée tels que 8192×1080@60p (i.e. “8k x 1k”) sur un seul connecteur
• Statut LED sur chaque connecteur pour faciliter les diagnostics

16 sorties actives

• 16 sorties actives 4K60p via 4 cartes de 4 sorties :
  • 16x HDMI 2.0 (jusqu’à 4K60p 8-bit 4:4:4 ou jusqu’à 4K60p 12-bit 4:2:2 ou jusqu’à 4K30p 12-bit 4:4:4)
• Les cartes de sorties peuvent être facilement remplacées sur site afin de s’adapter à la connectique des affichages
• Ensemble complet de cartes de sorties disponibles séparément : DP, SDI, HDMI, SFP+ et Fibre Optique
• Prise en charge des signaux 4K60p sur un, deux ou quatre connecteurs
• Formats de sortie personnalisables tels que 8192×1080@60p (i.e. “8k x 1k”) sur un seul connecteur
• Statut LED sur chaque connecteur pour faciliter les diagnostics

2 sorties multiviewer dédiées

• 2 sorties Multiviewer HDMI 2.0 dédiées et configurables jusqu’à 2x 4K30p ou jusqu’à 2x 2560x1440@60p ou 1x 4K60p (version disponible séparément avec 2 sorties Multiviewers DP 1.2 compatibles avec le processeur vidéo DPH104)
• 64 fenêtres configurables et redimensionnables par sortie
• Agencement libre des fenêtres sur chaque sortie - 50 mémoires
• Contenus possibles: entrée live, image fixe, écran (Program et Preview), horloge, compte à rebours ou minuterie interne



Interface Dante™ Audio intégrée

• Extraction/injection audio sur chaque entrée et sortie
• Mise à disposition des flux audio extraits sur le réseau Dante™
• Réception des flux audio Dante™ externes et injection dans les sorties
• 64x64 canaux Dante™ @48 kHz ou 32x32 canaux Dante™ @96 kHz
• Ports Ethernet redondants - Compatible AES67

Gestion flexible des ressources de processing

• Sorties configurables en écrans simples ou en écrans larges multi-sorties
• Jusqu’à 16 sorties PGM Dual/2K60p ou jusqu’à 12 sorties PGM 4K60p clonables sur toute sortie inutilisée
• Gestion flexible des couches de chaque écran PGM?: couches Dual ou 4K, PiPs captifs pour optimiser les ressources, écran sans couches (fond seul)
• Toute sortie inutilisée peut être configurée comme sortie auxiliaire 4K60p pour afficher n'importe quelle entrée live, écran (1:1 ou à l'échelle), horloge, compte à rebours ou minuterie interne
• Couches redimensionnables disponibles sur les sorties AUX sans utiliser de ressources de processing (utilisation possible des ressources des sorties voisines pour augmenter le nombre de couches)
• 500 mémoires multi-écrans, 1000 mémoires d’écrans et 50 mémoires de couches librement définissables par l’utilisateur
• 3 configurations possibles de démarrage?: écrans vierges, dernier état connu ou mémoire multi-écran sélectionnée



Jusqu’à 12 couches de mixage 4K

• Support des couches de mixage (véritable commutation propre) et des couches split (transition cut)
• Jusqu' à 12 couches de mixage 4K ou 24 couches de mixage Dual/2K librement assignables (24 couches split 4K ou 48 couches split Dual/2K)
• Contenus possibles: source live, image fixe, horloge, compte à rebours, minuterie interne ou écran PGM (pour les couche split uniquement)
• Fond natif seamless sur toutes les sorties (à partir de sources live ou d’images fixes)



Processing Haute Performance 10/12-bit 4:4:4

• Basé sur le moteur de scaling de 5eme génération d’Analog Way
• Latence ultra-faible : 1 image dans la configuration appropriée
• Débit de 120 Mpx sur les sorties PGM en 10-bit 4:4:4 @60Hz, tout en conservant la fonction Preview et la fonction Multiviewer
• Espaces colorimétriques BT.601; BT.709; BT.2020
• Conversion SDR/HDR10/HLG et correction colorimétrique temps réel basées sur des LUTs 3D pour toutes les entrées et sorties
• Algorithmes de keying hautes performances?: Luma-Key, Chroma-Key et CremaTTe 3D (requiert le logiciel AW CremaTTe 3D disponible sur le site web)
• Compatible avec HDCP 1.4 et HDCP 2.2



Configurations d’affichages créatifs

• Prise en charge de n'importe quelle combinaison d'écrans simples ou larges
• Possibilité de placer librement les sorties sur un espace pixellaire virtuellement illimité
• Compatible avec le processeurs vidéo DPH104: Pilotez facilement quatre écrans Full HD indépendants à partir d'un seul signal vidéo 4K60 (nécessite une carte de sortie DP 1.2)
• Formats de sortie personnalisables pour les résolutions non standards
• Fréquence d’affichage indépendante par sortie
• Gestion des affichages en mode portrait
• Zone d'intérêt personnalisable sur toutes les sorties
• Compensation des bezels et gestion avancée des tailles de pixel

Effets vidéo avancés

• True A/B Mix (mixage au T-Bar sans restriction)
• Bordures de couches diverses et ombres séparées
• Transitions: Cut, Fondu, Slide, Wipe, Cercle, Stretch, Depth, Flying PIP
• Effets: Transparence, H&V Flip, Cut & Fill
• Autres effets: N&B, Négatif, Sépia et Solarisation



24 images fixes 4K

• 24 images 4K ou 48 images 2K/DL redimensionnables en accès direct
• Prise en charge du canal alpha
• Librairie permettant de stocker jusqu’à 100 images 4K
• Import de plusieurs images directement via l’interface utilisateur
• Capture d’images depuis les entrées live, les sorties et les multiviewers

Facilité d'utilisation et d’intégration inégalée

• Web RCS : Interface web très intuitive basée sur la technologie HTML5, avec affichage à l’écran des images miniatures live des sources connectées, collaboration multi-opérateurs en temps réel et protection par mot de passe
• RC400T : Console de contrôle ergonomique
• AW VideoCompositor : Interface drag & drop intuitive Crestron®
• Shot Box²/Control Box³ : Solutions de contrôle simples et économiques
• API REST simple et protocole TCP complet basé sur JSON
• Drivers Crestron® et AMX

Autres caractéristiques

• Conception très robuste - filtre à poussière extractible et nettoyable
• Alimentations redondantes et interchangeables (2+1)
• Silencieux : 49 dB à 1 m à une température ambiante de 32°C/90°F
• Tally/GPI-O
• Entrée Frame Lock indépendante avec fonction boucle, synchro tri-level (HD) et Black Burst (SD)
• Import/export de la configuration de l'appareil
• Gestion avancée des EDID sur chaque entrée et chaque sortie vidéo
• Simulateur (mode offline)
• Possibilité d'extension future via des câbles de liaison propriétaires (upgrade matériel nécessaire)
